产品概述

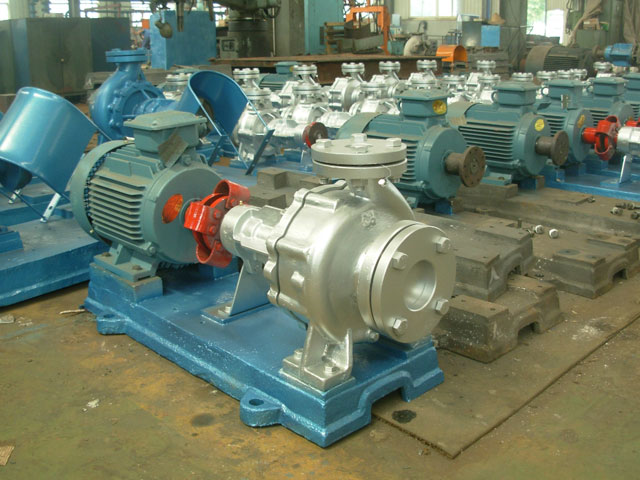

RV系列导热油泵

一、用途

我厂生产的RY系列 导热油泵,适用于石油、化工、建筑、筑路、塑料、橡胶、食品、制药、纺织、印染、造纸、木材成型、压板等各个行业领域,使用温度350C以内,是目前较理想的热油循环泵。

二、结构及特性:

RY型系列热油泵为单级悬臂式结构,泵的进口为轴向吸入,出口为中心垂直向上,泵与电机通过弹性联轴器联接,装于同一泵座上。其润滑是泵吸入介质润滑(导热油),本泵采用自然散热冷却方式,具体积小,结构合理,维修方便,使用可靠等优点,RY系列 导热油泵采用高温填料及耐高温密封,其密封性能良好,保证了设备在高温情况正常运转。

● RY系列风冷式高温导热油泵性能范围(按设计点)

1、流量1-500m3/h;

2、扬程10-125m;

3、温度-20。C-350。C;

● 型号意义:以RY100-65-200A为例

RY

100

65

200

A

热油泵

泵体入口直径

泵体出口直径

叶轮名义外径

表示叶轮外径次切割(D、E表示变型叶轮 )


●RY型风冷式导热油泵性能参数表

泵型号

流量
m3/h

扬程
m

转速 n
r/min

功率 kw

效率η
%

电机(Y型)
机座号

轴功率

配用功率

15-15-100

3

10

2800

0.45

0.75

20

801

15-15-100A

2

10

2800

0.36

0.55

18

AO2-7122

15-15-100B

1

10

2800

0.2

0.37

15

AO2-7112

20-20-100

1

10

2800

0.09

0.37

26

AO2-7112

20-20-125

1.5

22

2800

0.22

0.75

30

801

40-25-160

10

28

2900

1.72

2.2

45

90L

25-25-160

3

27

2900

0.53

1.5

30

90S

32-32-160

6

28

2900

0.85

1.5

50

90S

50-32-160

12.5

30

2900

1.90

3.0

57

100L

50-32-200

18

40

2900

3.92

5.5

50

132Sl

50-32-200A

16

32

2900

3.35

4

42

112M

50-32-250

12.5

80

2900

6.2

11

44

160Ml

65-50-160

20

32

2900

3.17

5.5

55

132S1

65-40-200

30

48

2900

6.3

7.5

62

132S2

65-40-200A

25

35

2900

4.0

5.5

59

132S1

65-40-250

25

80

2900

10.3

15

53

160M2

65-40-250A

20

51

2900

5.67

7.5

49

132S2

65-40-315

25

125

2900

18.9

30

45

200L1

65-40-315A

22.5

100

2900

15.3

22

40

180M

80-50-200

50

50

2900

9.7

15

70

160M2

80-50-200A

45

40

2900

7.8

11

63

160M1

80-50-200B

40

32

2900

6.37

7.5

55

132S2

80-50-250

50

80

2900

17.1

22

58

180M

80-50-250A

43

60

2900

12.8

15

55

160M2

80-50-315

50

125

2900

30.4

45

56

225M

80-50-315A

45

100

2900

23.6

30

52

200L1

100-65-200

100

50

2900

18.4

22

74

180M

100-65-200A

94

44

2900

16

22

70

180M

100-65-200B

87

38

2900

13.8

15

65

160M2

100-65-200C

80

32

2900

11.8

15

59

160M2

100-65-250

100

80

2900

32.06

37

68

200L2

100-65-250A

95

72

2900

29

37

64

200L2

100-65-250B

90

65

2900

26.2

30

61

200L1

100-65-250C

85

50

2900

20.3

30

57

200L1

100-65-315

100

125

2900

50.06

75

68

280S

100-65-315A

95

113

2900

45.23

55

64.63

250M

100-65-315B

90

100

2900

40.5

55

60.50

250M

100-65-315C

82

84

2900

34.76

45

54

225M

125-100-200

200

50

2900

35.4

45

77

225M

125-100-200A

178

40

2900

26.6

37

73

200L2

125-100-250

200

70

2900

47

55

80

250M

125-100-250A

190

63

2900

41.6

55

78

250M

125-100-250B

180

57

2900

37.9

45

74

225M

125-100-250C

170

51

2900

32.15

45

72

225M

125-100-250D

150

70

2900

40

45

70

225M

150-150-200

350

50

2900

60

75

80

280S

150-150-200A

313

40

2900

45

55

76

250M

200-150-400

350

50

1450

61.8

75

78

280S

200-150-400A

330

45

1450

52.8

75

77

280S

250-200-400

500

50

1480

86.2

110

79

315S

250-200-500

500

80

1480

136

160

76.5

315M

250-200-500A

400

50

1480

75

90

73

280M
